Telefonvonal csatlakoztatása

A csatlakoztatás módszere a telefonvonaltól függ.

Ha a csatlakoztatás nem megfelelő, akkor a nyomtató nem tud faxot küldeni és fogadni. Ügyeljen a nyomtató megfelelő csatlakoztatására.

Fontos

  • Ne kössön párhuzamosan faxkészülékeket és/vagy telefonokat (csak Egyesült Államok és Kanada).

    Ha kettő vagy több faxkészülék és/vagy telefon van párhuzamosan kötve, akkor az alábbi problémák léphetnek fel, illetve előfordulhat, hogy a nyomtató nem működik megfelelően.

    • Ha faxküldés vagy faxvétel közben felveszi a párhuzamosan csatlakoztatott telefon kagylóját, a faxkép eltorzulhat, illetve kommunikációs hiba történhet.
    • Előfordulhat, hogy a telefonon bizonyos szolgáltatások, pl. a hívóazonosítás nem működik megfelelően.

    Ha nem tudja elkerülni a párhuzamos csatlakoztatást, akkor állítsa a vételi módot Telefonprioritás mód (TEL priority mode) értékre, ugyanakkor tudnia kell, hogy a fenti probléma továbbra is előfordulhat. Csak manuálisan fog tudni faxokat fogadni.

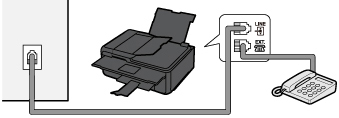

Alapvető csatlakoztatás

Győződjön meg arról, hogy a nyomtató ki van kapcsolva, csatlakoztassa a mellékelt telefonkábel egyik végét a telefonvonal-csatlakozóhoz, amely a nyomtatón lévő „LINE” felirat mellett található, és csatlakoztassa a telefonkábel másik végét a fali telefonvonal-csatlakozóhoz vagy az xDSL-jelosztó telefonvonal-csatlakozójához.

Amikor a telefont a nyomtatóhoz csatlakoztatja, ellenőrizze, hogy a nyomtató ki van-e kapcsolva, majd csatlakoztassa a moduláris kábel egyik végét a külső eszköz csatlakozójához, amely a nyomtató „EXT.” felirata mellett található, a másik végét pedig a telefonkészülék telefonvonal-csatlakozójához.

Fontos

  • Ügyeljen arra, hogy a telefonvonalat a nyomtató bekapcsolása előtt csatlakoztassa.

    Ha a telefonvonal csatlakoztatásakor a nyomtató be van kapcsolva, kapcsolja ki a nyomtatót, és húzza ki a tápkábelt. Várjon 1 percet, majd csatlakoztassa a tápcsatlakozót.

Megjegyzés

  • A telefonvonal-csatlakozónak és a külső eszköz csatlakozójának a helyét a Hátulnézet című részben nézheti meg.
  • A telefon vagy üzenetrögzítő csatlakoztatása előtt vegye le a telefoncsatlakozón található sapkát.

  • Az Egyesült Királyságban történő használat:

    Ha a külső eszköz csatlakozója nem csatlakoztatható a nyomtató aljzatához, vásároljon B.T.-átalakítót, és csatlakoztassa a készüléket a következők szerint:

    Illessze a B.T. átalakítót a külső eszközhöz csatlakozó moduláris kábelhez, majd csatlakoztassa az átalakítót a külső eszköz csatlakozójához.

Csatlakozás különféle vonalakhoz

Ez a szakasz a különböző vonalak csatlakoztatásának módját ismerteti.

Az alábbiakban leírtak csupán példák, és nem feltétlenül felelnek meg minden csatlakoztatási körülmény esetére. A részletekért tekintse meg annak a hálózati eszköznek (vezérlőeszköz, például xDSL (Digital Subscriber Line – digitális előfizetői vonal) modem vagy termináladapter) a használati utasítását, amelyhez csatlakoztatja ezt a nyomtatót.

Megjegyzés

  • Az xDSL a telefonvonalon keresztüli, nagy sebességű digitális kommunikációs technológiák (ADSL, HDSL, SDSL, VDSL) általános megnevezése.

  • Csatlakoztatás internetes telefonhoz

    1. DSL

    2. xDSL-modem (előfordulhat, hogy a jelosztó nincs a modembe beépítve)

    3. Internetes telefonnal kompatibilis szélessávú útválasztó

    4. Számítógép

    5. Telefon vagy üzenetrögzítő

    6. WAN-port (nagytávolságú hálózat)

    7. LAN-port (helyi hálózat)

    8. TEL-port

    9. LINE-port

    * A portok neve és kiosztása termékenként eltérő lehet.

    Megjegyzés

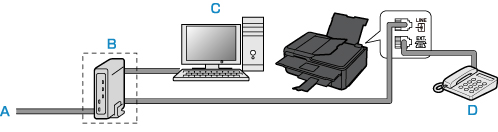

  • Csatlakoztatás xDSL vonalhoz

    1. Analóg előfizetői vonal

    2. xDSL-modem (előfordulhat, hogy a jelosztó nincs a modembe beépítve)

    3. Számítógép

    4. Telefon vagy üzenetrögzítő

    Fontos

    • Ha a jelosztó nincs beépítve a modembe, ne ágaztassa el a telefonvonalat az osztó előtt (a fali csatlakozás felé). Ne csatlakoztasson több osztót párhuzamosan. Előfordulhat, hogy a nyomtató nem fog megfelelően működni.

    Megjegyzés

  • Csatlakoztatás ISDN vonalhoz

    Az ISDN (Integrated Service Digital Network) vonalhoz való csatlakozással és a beállítással kapcsolatban tekintse meg a termináladapterhez vagy a betárcsázós útválasztóhoz kapott kézikönyvet.
